1.2767 (45NiCrMo16, X45NiCrMo4, AISI 6F7) ist ein nickellegierter, universell einsetzbarer Werkzeugstahl und Luft- sowie Ölhärter. Er verbindet sehr hohe Zähigkeit mit guter Maßhaltigkeit und ist damit erste Wahl für zähe Schnitt- und Umformwerkzeuge sowie den Formenbau. Sie erhalten ihn bei Nagler Normalien als Präzisionsflachstahl, Rundstahl und Zuschnitt nach Maß, ausschliesslich für Gewerbekunden.
Was 1.2767 auszeichnet
Rund 4 % Nickel sind der Schlüssel. Sie geben dem Stahl eine Zähigkeit, die kaum ein anderer Werkzeugstahl in dieser Härtelage erreicht, und sorgen gleichzeitig für sehr gute Durchhärtbarkeit auch bei dicken Querschnitten. Dazu kommt eine ausgezeichnete Polierbarkeit. Wo Werkzeuge nicht wegen Verschleiss, sondern wegen Ausbrüchen und Rissen ausfallen, ist 1.2767 die richtige Antwort.
Chemische Zusammensetzung
| Element | C | Si | Mn | Cr | Mo | Ni |
|---|
| Anteil in % | 0,40 – 0,50 | 0,10 – 0,40 | 0,20 – 0,50 | 1,20 – 1,50 | 0,15 – 0,35 | 3,80 – 4,30 |
Phosphor und Schwefel jeweils höchstens 0,030 %. Typische Analyse: 0,45 C, 1,40 Cr, 0,25 Mo, 4,00 Ni.
Lieferzustand und Kennwerte
| Zustand | weichgeglüht |
| Festigkeit im Lieferzustand | rund 775 N/mm² |
| Lieferhärte | höchstens 260 HB |
| Arbeitshärte | 54 bis 56 HRC nach Anlassen bei 170 bis 190 °C |
| Normbezeichnungen | 45NiCrMo16, X45NiCrMo4, AISI 6F7, VNC4 |
Physikalische Eigenschaften
| Dichte | 7,85 kg/dm³ |
| Elastizitätsmodul | 210 kN/mm² |
| Wärmeleitfähigkeit bei 20 °C | 28 bis 33 W/(m·K) |
| Wärmeleitfähigkeit bei 300 °C | rund 35 W/(m·K) |
| Wärmeausdehnung 20 bis 100 °C | 11,5 × 10⁻⁶ je K |
| Wärmeausdehnung 20 bis 400 °C | 13,1 × 10⁻⁶ je K |
Wärmebehandlung
- Weichglühen: 610 bis 650 °C, Ofenabkühlung, Härte höchstens 285 HB
- Spannungsarmglühen: 600 bis 650 °C, eine bis drei Stunden halten, Ofenabkühlung
- Härten: 840 bis 880 °C, Abschrecken in Öl, Druckgas mit Stickstoff, Luft oder im Warmbad
- Anlassen: 170 bis 190 °C für 54 bis 56 HRC, höhere Anlasstemperatur ergibt entsprechend niedrigere Härte
Dass 1.2767 sowohl als Luft- als auch als Ölhärter funktioniert, macht ihn in der Härterei sehr flexibel. Die Lufthärtung ist der schonendste Weg, wenn Verzug kritisch ist.

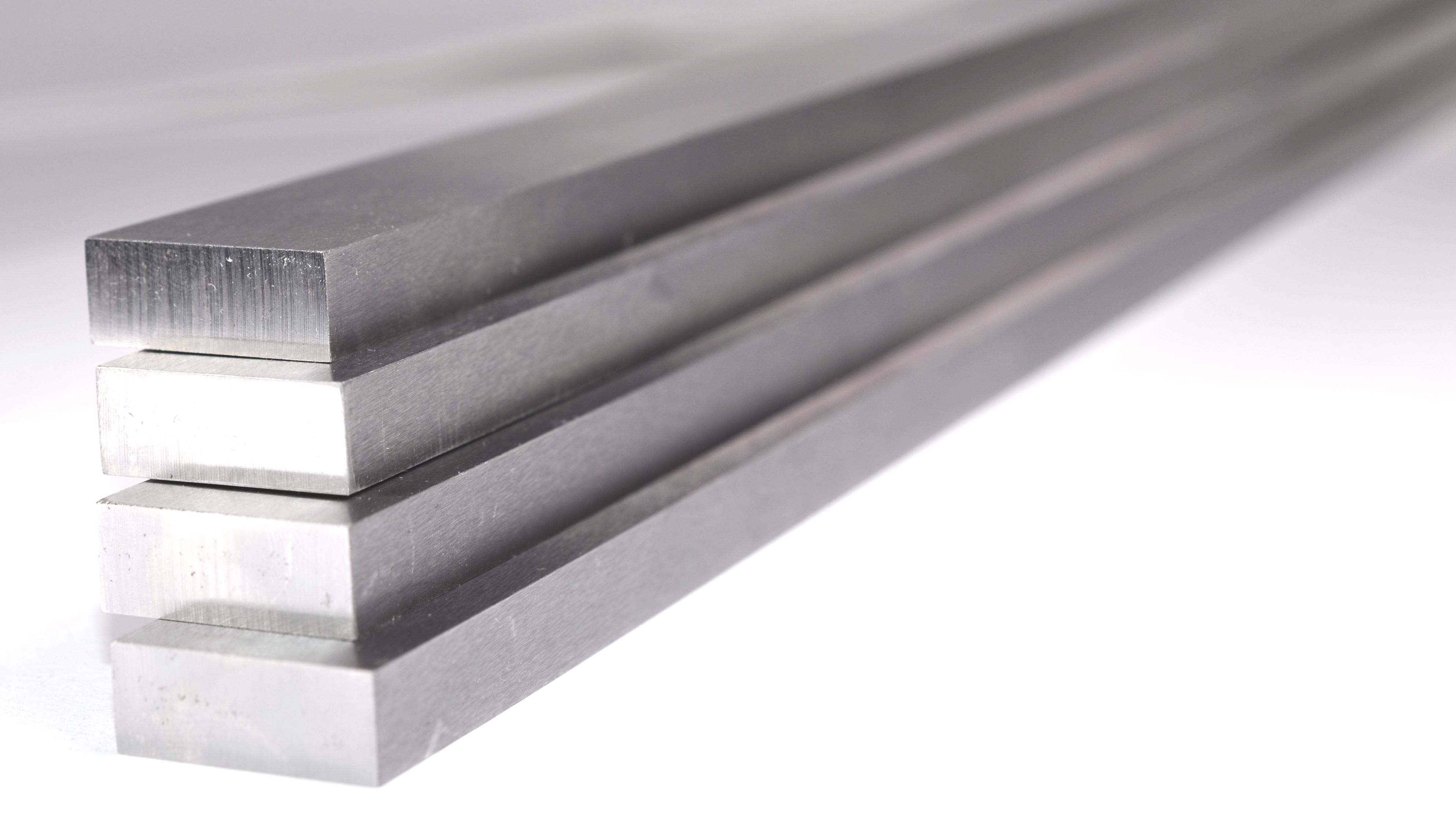

Lieferprogramm Präzisionsflachstahl, Stablänge 1.000 mm
| Dicken | 8,2 / 10,4 / 12,4 / 15,4 / 16,4 / 20,4 / 25,4 / 30,4 / 32,4 / 40,4 / 50,4 / 60,4 / 70,4 / 80,4 / 90,4 / 100,4 mm |
| Breiten | 20,3 / 25,3 / 30,3 / 32,3 / 40,3 / 50,3 / 60,3 / 63,3 / 70,3 / 80,3 / 90,3 / 100,3 / 125,3 / 150,3 / 200,3 / 250,3 / 300,3 / 500,3 mm |
| Vierkant | 10,4 / 12,4 / 15,4 / 20,4 / 25,4 / 30,4 / 40,4 / 50,4 / 60,4 / 70,4 / 80,4 / 90,4 / 100,4 / 120,4 / 150,4 mm |
| Toleranzen | Dicke +0,2 / 0 mm, Breite +0,4 / 0 mm, Länge +30 / 0 mm |
Gefertigt nach DIN 59350. Dicke präzisionsgeschliffen mit Bearbeitungsaufmaß, Breite geschliffen oder gefräst, Länge bearbeitet, entkohlungsfreie Oberfläche, rostgeschützt verpackt. Nicht jede Kombination aus Dicke und Breite ist lagerhaltig, die vollständige Matrix finden Sie im Datenblatt.
Bearbeitung und Oberfläche
| Polierbarkeit | sehr gut, hochglanzpolierbar |
| Erodieren, Ätzen, Narben | gut geeignet |
| Zerspanbarkeit | anspruchsvoll, der hohe Nickelgehalt macht den Stahl zäh |
| Schweissbarkeit | schlecht |
| Nitrieren | nicht üblich |
Für die Zerspanung empfehlen sich scharfe Schneiden, stabile Spannung und eher niedrige Schnittgeschwindigkeiten. Die sehr gute Polierbarkeit ist der Grund, warum 1.2767 auch im Formenbau für sichtbare Flächen eingesetzt wird.
Typische Anwendungen
- Umformwerkzeuge mit hoher Standzeit
- Massivprägewerkzeuge und Prägewerkzeuge
- Schnitt-, Biege- und Kalteinsenkwerkzeuge
- Schermesser und Scherenmesser, auch für Schrott und Knüppel
- Werkzeuge für schwere Kaltverformung und dickstes Schneidgut
- Besteckstanzen und Druckleisten
- Kunststoffformen, Formplatten und Spritzgiesswerkzeuge
- Shreddermesser
Wann 1.2767 und wann etwas anderes?
| Anforderung | Werkstoff |
|---|
| Maximale Zähigkeit, Werkzeug bricht statt zu verschleissen | 1.2767 |
| Maximaler Verschleisswiderstand bei abrasivem Material | 1.2379 oder ein PM-Stahl |
| Beides in Balance, moderner Allrounder | Sleipner |
| Korrosionsbeständigkeit im Formenbau | 1.2083 oder 1.2085 |
Die komplette Auswahl finden Sie unter Präzisionsflachstahl nach DIN 59350.
Lieferformen und Zuschnitt
Diesen Werkstoff liefern wir als Präzisionsflachstahl, als Rundstahl und nach Ihren Wunschabmessungen. Zuschnitte fertigen wir ab Losgröße 1, exakt auf Ihre Vorgaben. Auch Teile nach Zeichnung sind möglich.
Häufige Fragen zu 1.2767
Wofür wird 1.2767 verwendet?
Für zähe Schnitt-, Biege-, Präge- und Umformwerkzeuge sowie den Formenbau, wenn Zähigkeit und Polierbarkeit gefragt sind.
Wie hart wird 1.2767?
54 bis 56 HRC bei einem Anlassen zwischen 170 und 190 °C, und das bei sehr hoher Zähigkeit.
Ist 1.2767 polierbar?
Ja, er ist hochglanzpolierbar und zusätzlich gut erodierbar, ätzbar und narbenfähig.
Öl- oder Lufthärter?
Beides. 1.2767 lässt sich in Öl, in Druckgas, an Luft oder im Warmbad abschrecken. Bei verzugskritischen Teilen ist die Lufthärtung der schonendste Weg.
Warum haben die Abmessungen krumme Maße?
Der Präzisionsflachstahl wird mit Bearbeitungsaufmaß geliefert. Nach dem Fertigbearbeiten bleibt Ihnen das gewünschte Nennmaß.
Kann ich 1.2767 schweissen?
Die Schweisseignung ist schlecht. Wo es sich vermeiden lässt, sollten Sie auf Schweissverbindungen verzichten.
Verkauft Nagler Normalien an Privatkunden?
Nein, der Verkauf erfolgt ausschliesslich an gewerbliche Kunden.
